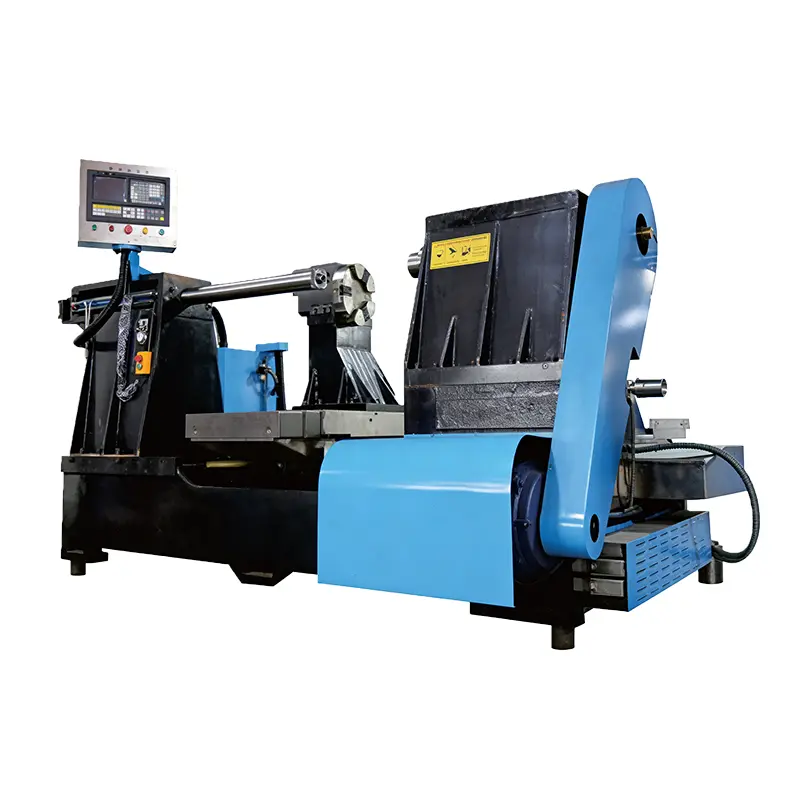

Технические характеристики станка для ротационной вытяжки с ЧПУ: разбор

Максимальный диаметр детали — часто первый параметр, который проверяют покупатели. Он указывает наибольшую круглую заготовку или сформованную деталь, которую можно безопасно обработать в рамках конструкции станка. Выбор модели только по диаметру рискован, поскольку глубина формовки и толщина материала могут потребовать более мощного станка.

Покупатель должен указать диаметр готовой детали, диаметр заготовки (если известен), глубину формовки и чертёж. Это позволит поставщику подтвердить, помещается ли деталь в рабочую зону станка и подходит ли компоновка оснастки.

Скорость шпинделя влияет на управляемость формовки, качество поверхности и ритм производства. Тонкие алюминиевые детали могут требовать иной стратегии формовки, чем более толстые детали из нержавеющей стали. Оптимальная скорость подтверждается пробной формовкой, а не выбором только по каталогу.

Широкий диапазон скоростей шпинделя полезен, но главный вопрос — достаточно ли у станка жёсткости, мощности двигателя и поддержки оснастки для целевой детали.

Ход по осям X и Y определяет, насколько далеко могут перемещаться ролик и оснастка. Расстояние от шпинделя до задней бабки и ход задней бабки важны для глубоких деталей, длинных оправок и деталей, которым нужна устойчивая опора при формовке.

Позиции инструмента также важны. Простой детали может хватить базовой формовочной оснастки, тогда как серийным деталям могут потребоваться формовка, обрезка, загиб кромки и вспомогательная оснастка в одной установке.

Максимальный диаметр детали рассказывает лишь часть истории. Покупателю также нужно проверить ход по оси X, ход по оси Y, высоту центра шпинделя и расстояние от шпинделя до задней бабки. Эти значения определяют практическую рабочую зону. Деталь может укладываться в номинальный диаметр, но при этом потребовать большего хода, большего зазора или более длинной опоры оправки, чем может обеспечить станок.

Например, плоский отражатель, глубокая кастрюля и длинная оболочка с узким горлом могут иметь схожий диаметр, но совершенно разные требования к станку. Чем глубже профиль, тем важнее становятся ход, перемещение задней бабки, угол подхода ролика и зазор для инструмента. Поэтому таблицу характеристик следует читать вместе с чертежом детали, а не как простой рейтинговый список.

Мощность двигателя и скорость шпинделя — видимые параметры, но жёсткость не менее важна. При вытяжке ролик непрерывно давит на вращающуюся заготовку. Если станина, шпиндель, задняя бабка или держатель инструмента недостаточно жёстки, процесс может вибрировать, терять контроль формы или давать нестабильную поверхность. Тяжёлые детали требуют более мощной опоры, а не только более широкого диапазона скоростей.

Формовочная нагрузка растёт с толщиной материала, диаметром, глубиной и сложностью профиля. Нержавеющая сталь, как правило, требует большего усилия, чем алюминий. Толстая, но мелкая деталь может быть посильной, тогда как более тонкая, но глубокая закрытая форма может быть сложнее, потому что поток материала ограничен. Практическая производительность зависит и от таблицы характеристик, и от технологического опыта.

Некоторые покупатели смотрят только на базовую модель станка, но число позиций инструмента может определить эффективность производства. Простой корпус может потребовать только формовочный ролик. Более полная производственная комплектация может включать формовку, обрезку, фланцевание, подгиб кромки, вспомогательную опору или защитный кожух. Эти опции влияют и на стоимость, и на производственный процесс.

Система ЧПУ, гидравлическая или пневматическая задняя бабка, защитный кожух, способ смазки и индивидуальная оправка входят в итоговую конфигурацию. Перед заказом покупателям следует уточнить, что входит в стандартную комплектацию, а что является опцией. Чёткие примечания к конфигурации упрощают сравнение предложений разных поставщиков и снижают недопонимание перед отгрузкой.

Хорошая таблица характеристик помогает покупателю сузить список возможных моделей, но не должна заменять инженерное обсуждение. Лучший подход — определить вероятный диапазон моделей, а затем отправить чертёж детали на подтверждение. Поставщик сможет объяснить, почему для этой детали подходит компактная, однороликовая, стандартная или двухроликовая конструкция.

Для экспортных проектов покупателям также следует запросить перечень приёмочных проверок: испытание перемещений станка, пробная вытяжка образца (если возможно), проверка системы управления, детали упаковки, запасные части и документация. Эти практические проверки не менее важны, чем каталожные цифры, потому что они влияют на монтаж, обучение и запуск производства после прибытия станка.

Перед размещением заказа покупателю следует превратить таблицу характеристик в проектный чек-лист. В него должны входить максимальный размер заготовки, готовый диаметр, глубина формовки, марка материала, толщина стенки, длина оправки, требования к задней бабке и необходимость обрезки или формовки кромки. Это делает обсуждение конкретнее, чем простой вопрос «какая модель больше».

Полезно также разделить фиксированные характеристики станка и значения, зависящие от проекта. Скорость шпинделя, ход и мощность двигателя — это данные станка, тогда как фактическая толщинная производительность и время цикла зависят от детали. Когда эти категории разделены, покупатель понимает, что гарантирует конструкция станка, а что нужно подтверждать оснасткой и пробной формовкой.
