X-1100 / Двухроликовый станок ЧПУ для ротационной вытяжки
Станок ЧПУ для ротационной вытяжки X-1100 Double
X-1100 Double использует два синхронизированных формовочных ролика для улучшения баланса усилий и производительности при обработке крупнодиаметрных заготовок. Настроен для промышленных пользователей, обрабатывающих более толстый алюминий, нержавеющую сталь, медь и железо.
- Макс. диаметр заготовки
- 1100 mm
- Высота центра шпинделя
- 609 ± 5 mm
- Частота вращения шпинделя
- 50-1800 об/мин
- Ход по оси X
- 575 + 575 mm

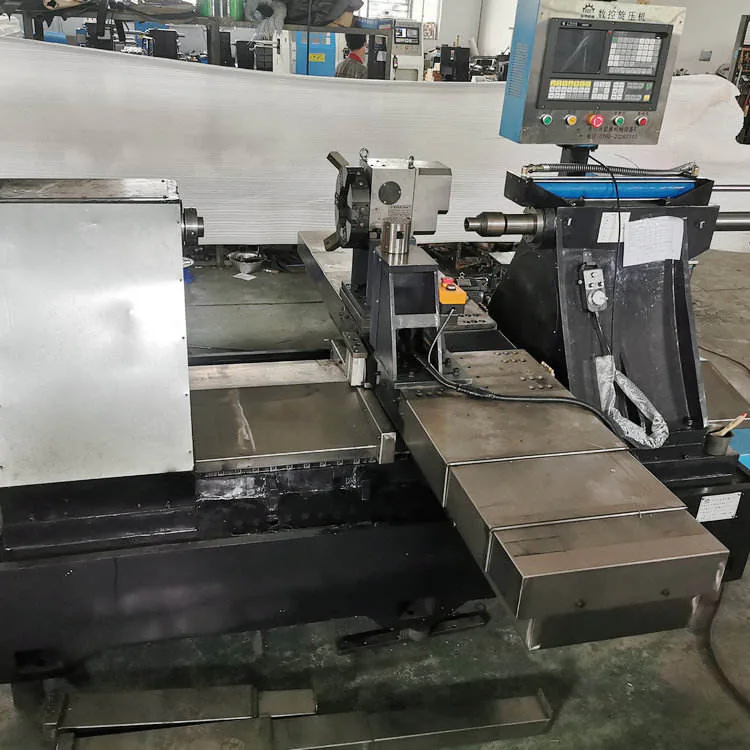

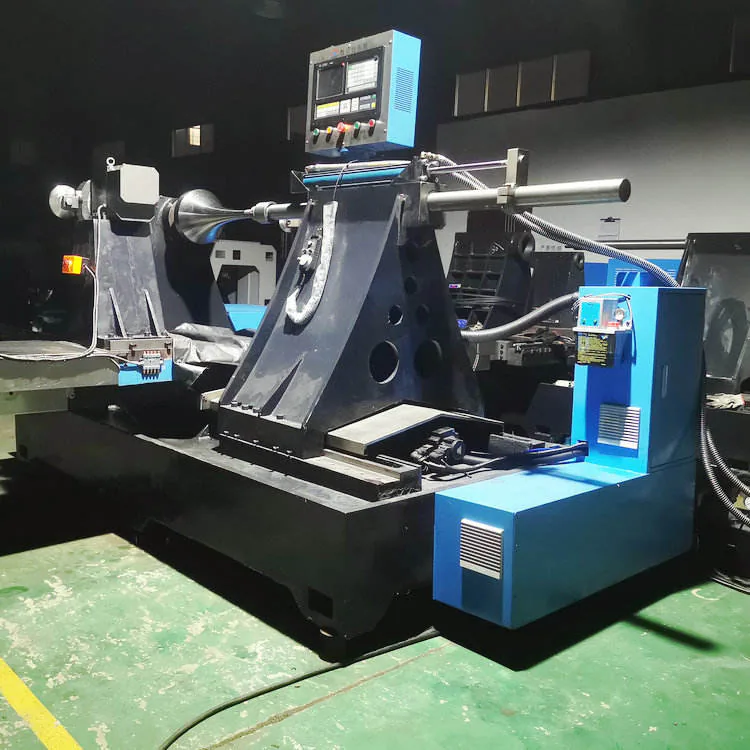

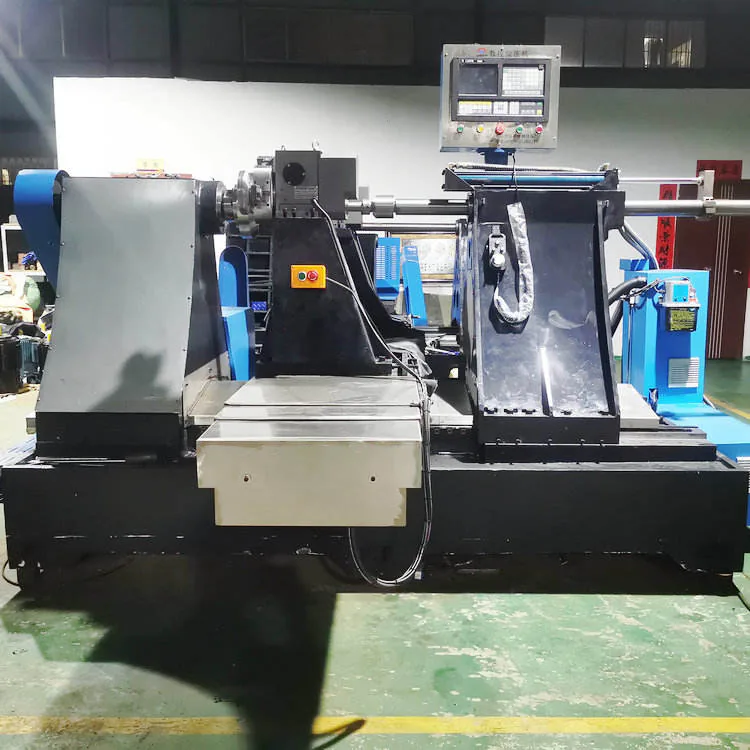

Галерея станка

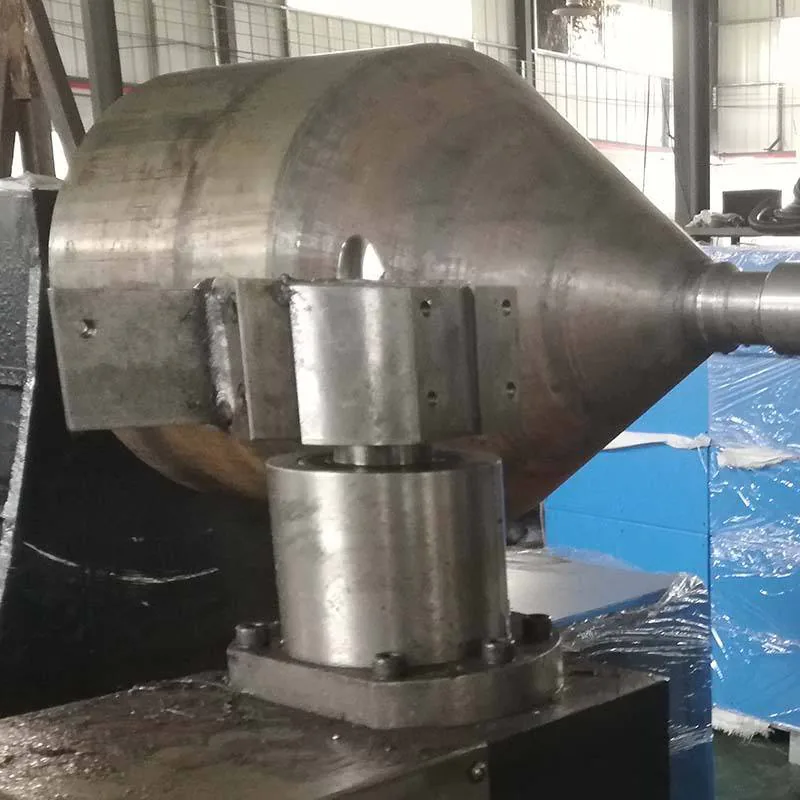

Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 1100 mm
- Частота вращения шпинделя
- 50-1800 об/мин
- Толщина алюминия
- 0.6-8.0 mm
- Толщина нержавеющей стали
- 0.5-3.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-1100
- 01 Максимальный диаметр заготовки 1100 мм
- 02 Синхронная двухроликовая формовка
- 03 Диапазон частоты вращения шпинделя 50–1800 об/мин
- 04 Многоинструментальная компоновка спереди и сзади
- 05 Ход задней бабки 650 мм
- 06 Подходит для более толстого промышленного листа
Типовое применение
- Крупные промышленные оболочки
- Детали вентиляции и воздухопроводов
- Тяжёлая посуда
- Крупные отражатели и формованные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-1100 Double |
| Макс. диаметр заготовки | 1100 mm |
| Высота центра шпинделя | 609 ± 5 mm |
| Частота вращения шпинделя | 50-1800 об/мин |
| Ход по оси X | 575 + 575 mm |
| Ход по оси Y | 850 mm |
| Расстояние от шпинделя до задней бабки | 1250 mm |
| Ход задней бабки | 650 mm |
| Толщина железа / меди | 0.5-4.0 mm |
| Толщина алюминия | 0.6-8.0 mm |
| Толщина нержавеющей стали | 0.5-3.0 mm |
| Позиции инструмента | 6 сзади + 6 спереди |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
