X-800 / Давильный станок серии Simple большого формата с ЧПУ

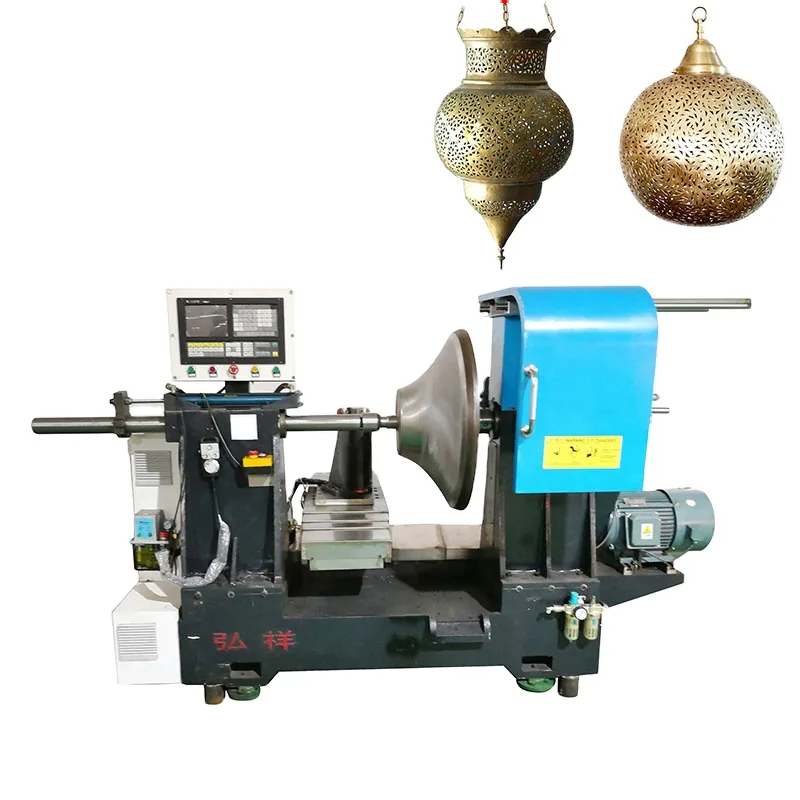

Станок ЧПУ для ротационной вытяжки X-800 Simple
X-800 Simple переносит большую ёмкость по диаметру заготовки 810 мм на экономичную платформу серии Simple. Разработан для заводов, выпускающих средние и крупные круглые детали без полной многоревольверной конфигурации.
- Макс. диаметр заготовки
- 810 mm
- Высота центра шпинделя
- 405 ± 5 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Ход по оси X
- 450 mm
Галерея станка

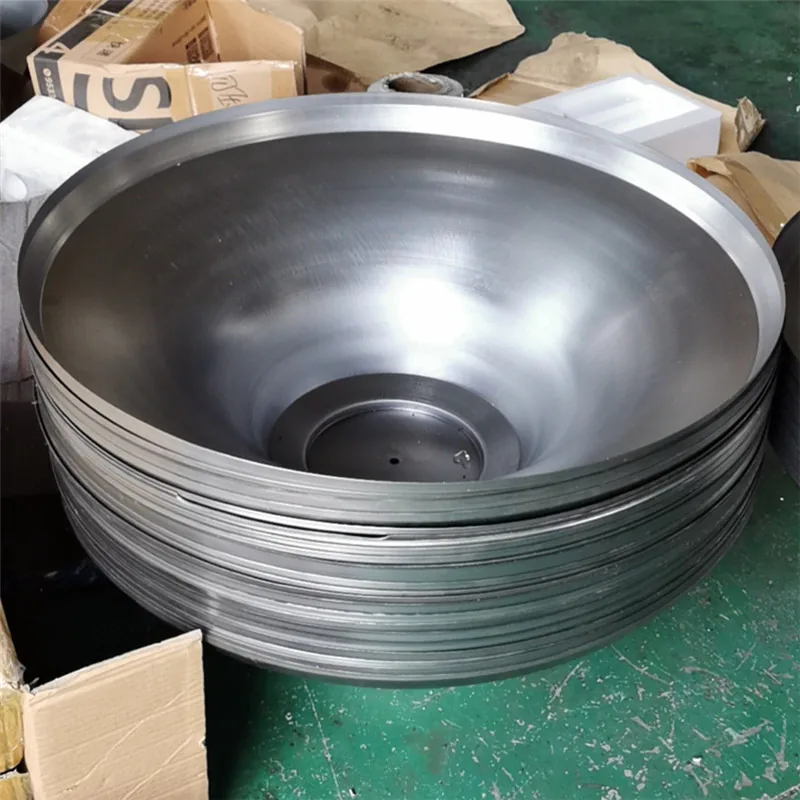

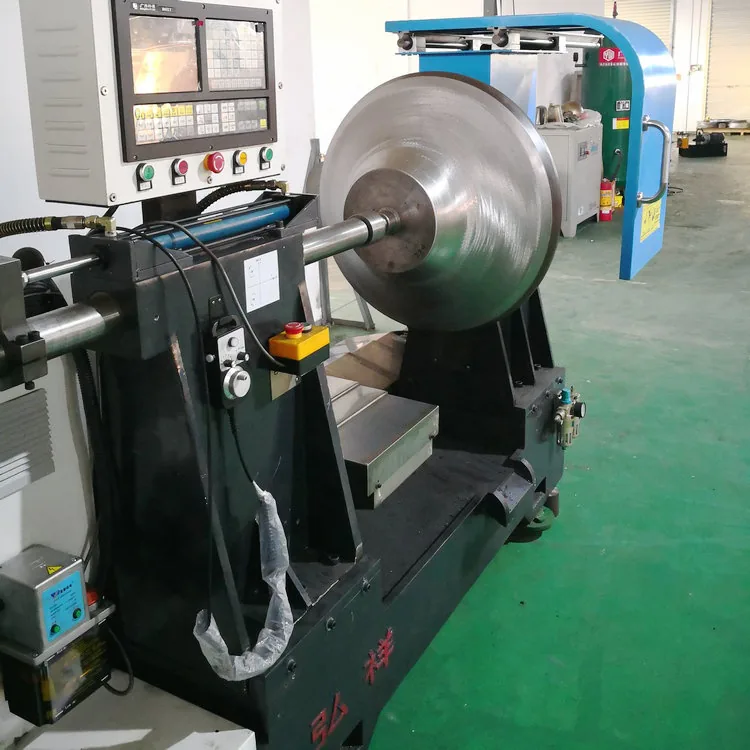

Виды станка и рабочие детали

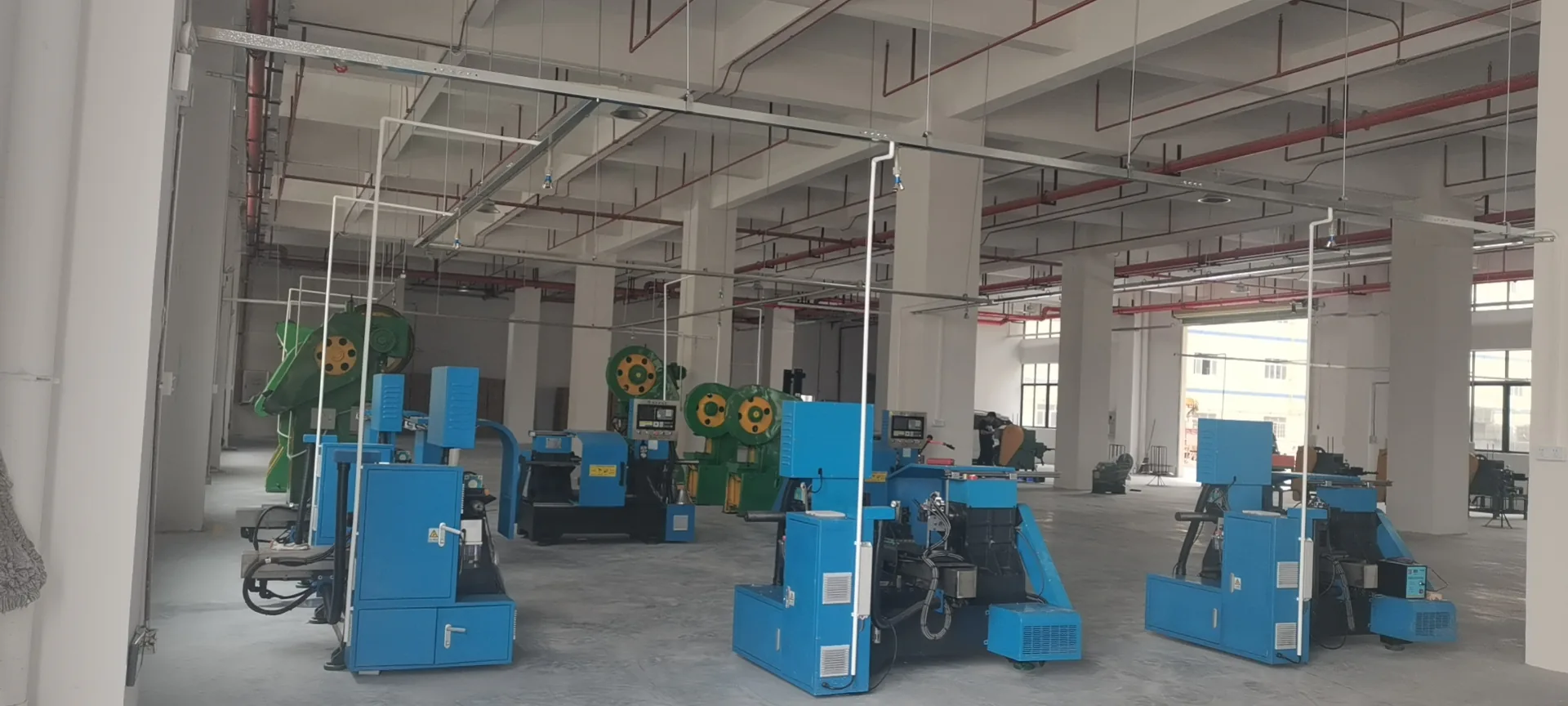

Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 810 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Толщина алюминия
- 0.4-3.0 mm
- Толщина нержавеющей стали
- 0.5-1.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-800
- 01 Максимальный диаметр заготовки 810 мм
- 02 Частота вращения шпинделя 50–2100 об/мин
- 03 Управление и обслуживание серии Simple
- 04 Ход задней бабки 400 мм
- 05 Трёхинструментальная задняя компоновка
- 06 Подходит для производства деталей освещения и вентиляции
Типовое применение
- Светоотражатели
- Компоненты вентиляции
- Посуда и изделия для общепита
- Промышленные оболочки и кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-800 Simple |
| Макс. диаметр заготовки | 810 mm |
| Высота центра шпинделя | 405 ± 5 mm |
| Частота вращения шпинделя | 50-2100 об/мин |
| Ход по оси X | 450 mm |
| Ход по оси Y | 420 mm |
| Расстояние от шпинделя до задней бабки | 660 mm |
| Ход задней бабки | 400 mm |
| Толщина железа / меди | 0.5-1.5 mm |
| Толщина алюминия | 0.4-3.0 mm |
| Толщина нержавеющей стали | 0.5-1.0 mm |
| Позиции инструмента | 3 сзади |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
