X-400 / Давильный станок серии Simple с ЧПУ

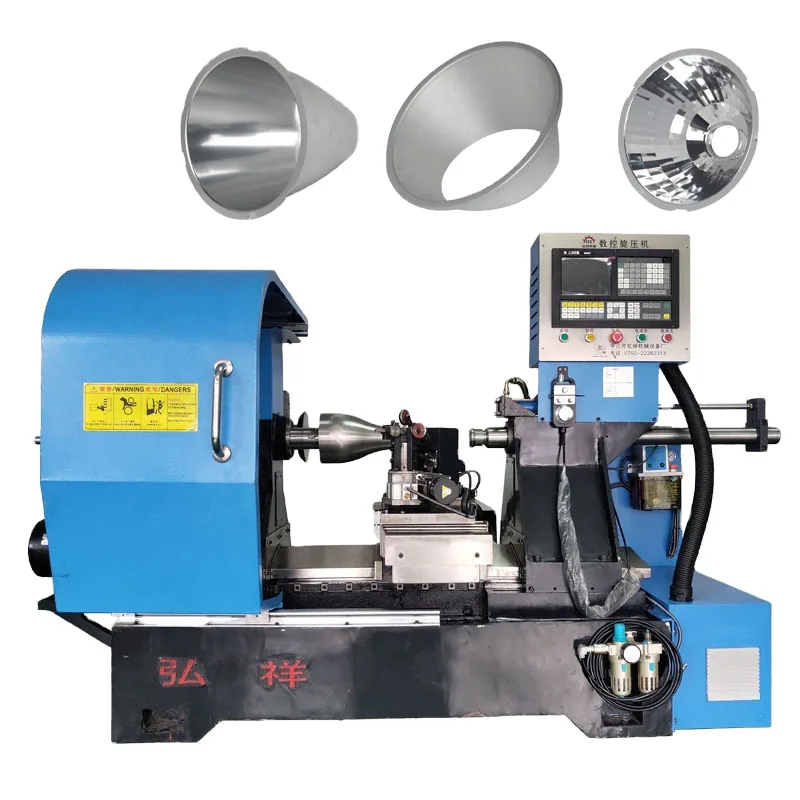

Станок ЧПУ для ротационной вытяжки X-400 Simple
X-400 Simple увеличивает формовочную ёмкость до 420 мм, сохраняя экономичную компактную компоновку. Настроен для серийного производства деталей из алюминия, меди, конструкционной стали и тонколистовой нержавеющей стали.
- Макс. диаметр заготовки
- 420 mm
- Высота центра шпинделя
- 215 ± 5 mm
- Частота вращения шпинделя
- 30-2700 об/мин
- Ход по оси X
- 400 mm

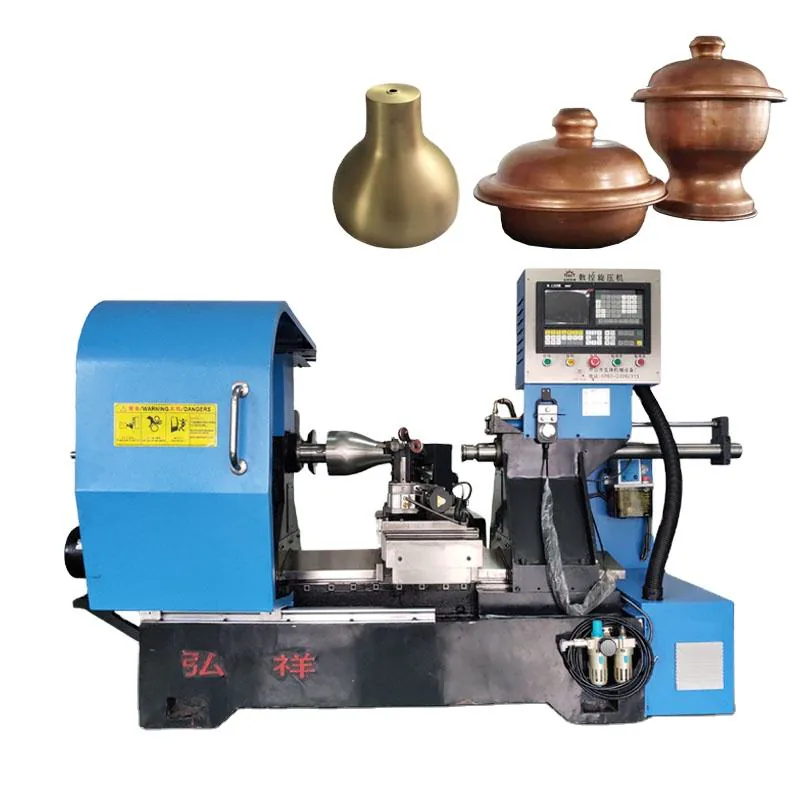

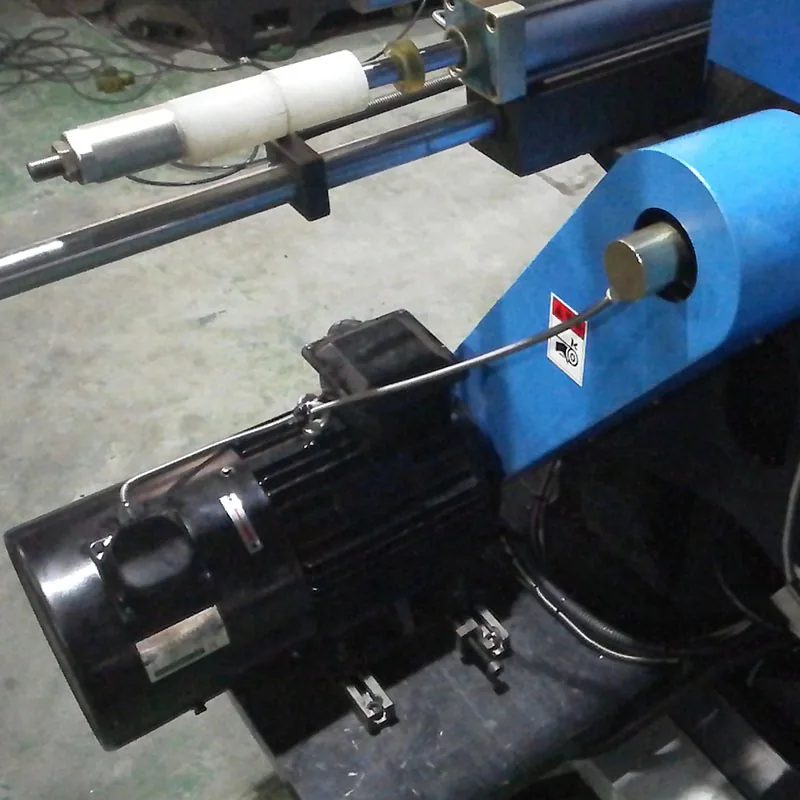

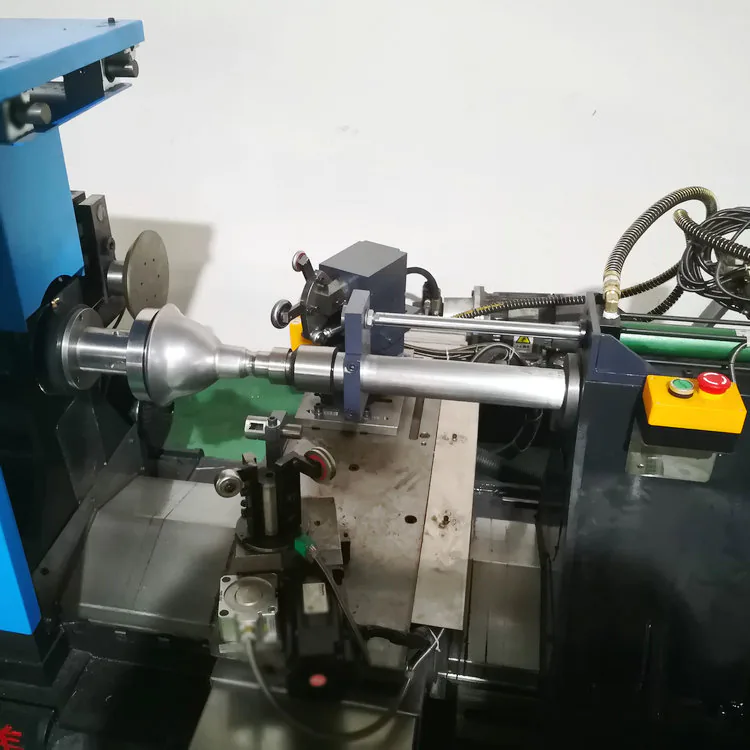

Галерея станка
Виды станка и рабочие детали

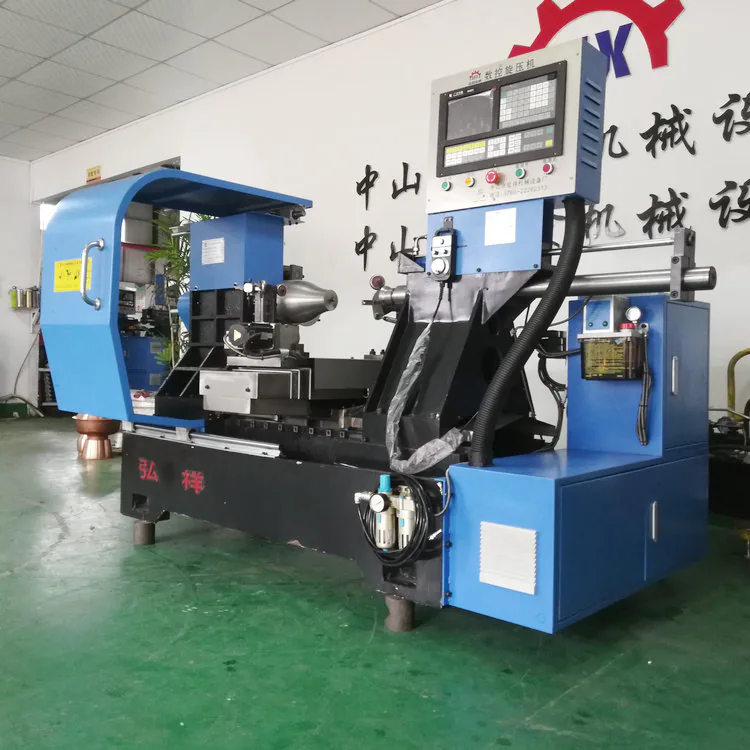

Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 420 mm
- Частота вращения шпинделя
- 30-2700 об/мин
- Толщина алюминия
- 0.4-3.0 mm
- Толщина нержавеющей стали
- 0.5-0.8 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-400
- 01 Максимальный диаметр заготовки 420 мм
- 02 Диапазон частоты вращения шпинделя 30–2700 об/мин
- 03 Поперечный ход 450 мм
- 04 Обработка тонколистовой нержавеющей стали
- 05 Компактная производственная компоновка с ЧПУ
- 06 Опциональная пневматическая или гидравлическая задняя бабка
Типовое применение
- Абажуры и отражатели
- Посуда и кухонные изделия
- Декоративные металлические детали
- Малые промышленные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-400 Simple |
| Макс. диаметр заготовки | 420 mm |
| Высота центра шпинделя | 215 ± 5 mm |
| Частота вращения шпинделя | 30-2700 об/мин |
| Ход по оси X | 400 mm |
| Ход по оси Y | 450 mm |
| Расстояние от шпинделя до задней бабки | 510 mm |
| Ход задней бабки | 300 mm |
| Толщина железа / меди | 0.4-1.2 mm |
| Толщина алюминия | 0.4-3.0 mm |
| Толщина нержавеющей стали | 0.5-0.8 mm |
| Точность позиционирования | 0.02 mm |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
