X-550 / Давильный станок серии Simple среднего класса с ЧПУ

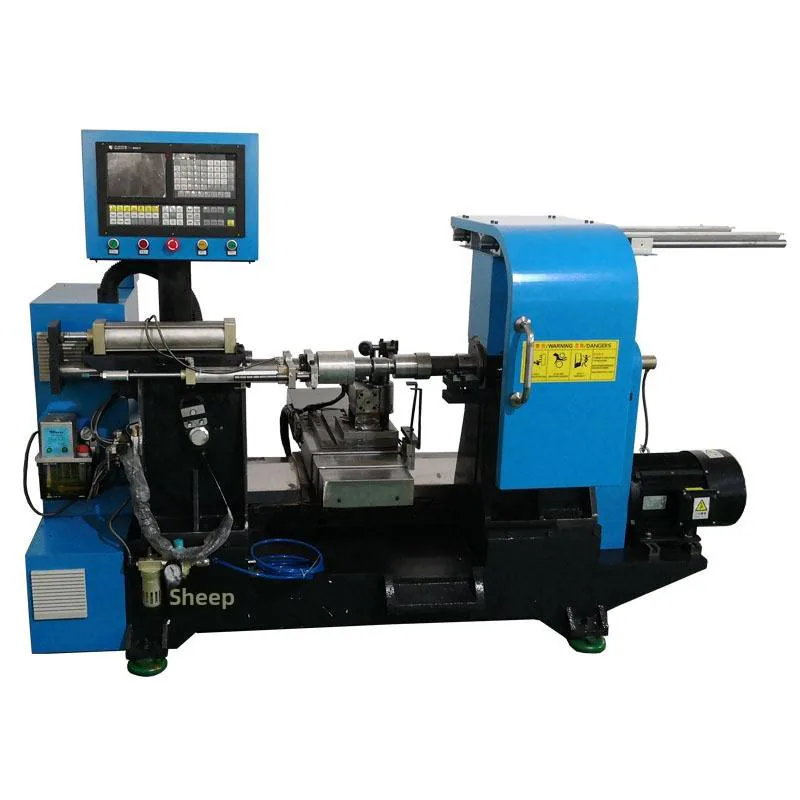

Станок ЧПУ для ротационной вытяжки X-550 Simple
X-550 Simple обеспечивает диапазон обработки 600 мм в упрощённой конфигурации с ЧПУ. Предназначен для заводов, которым нужен больший диаметр, чем у компактных моделей, при сохранении простоты эксплуатации и оснастки.
- Макс. диаметр заготовки
- 600 mm
- Высота центра шпинделя
- 275 ± 5 mm
- Частота вращения шпинделя
- 50-2500 об/мин
- Ход по оси X
- 300 mm
Галерея станка

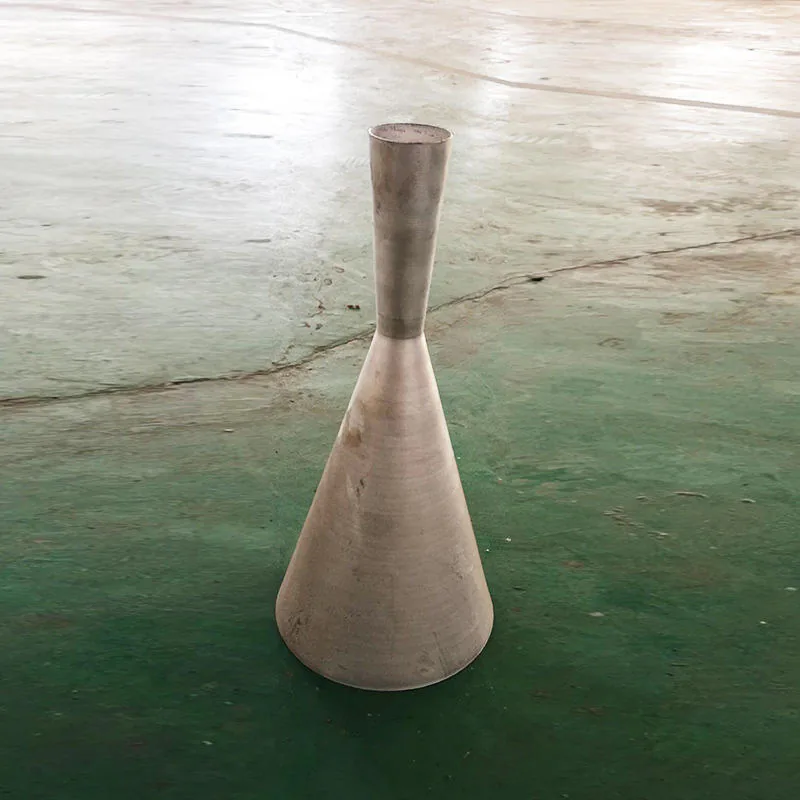

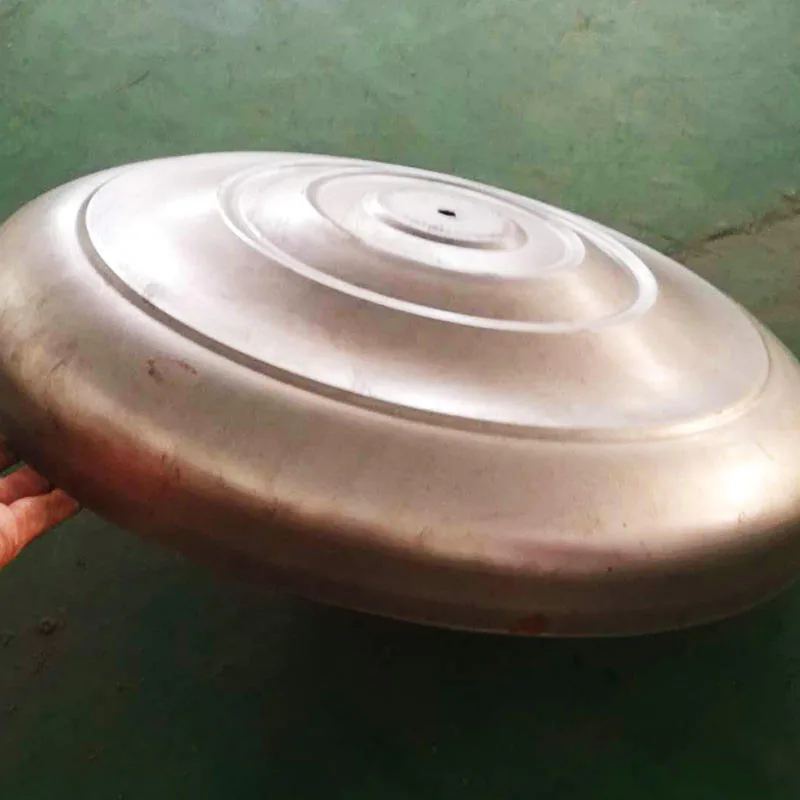

Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 600 mm
- Частота вращения шпинделя
- 50-2500 об/мин
- Толщина алюминия
- 0.4-3.0 mm
- Толщина нержавеющей стали
- 0.5-1.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-550
- 01 Максимальный диаметр заготовки 600 мм
- 02 Диапазон частоты вращения шпинделя 50–2500 об/мин
- 03 Трёхинструментальная задняя компоновка
- 04 Компактный станок среднего класса
- 05 Обработка распространённых цветных и чёрных листов
- 06 Повторяемость ЧПУ для производственных партий
Типовое применение

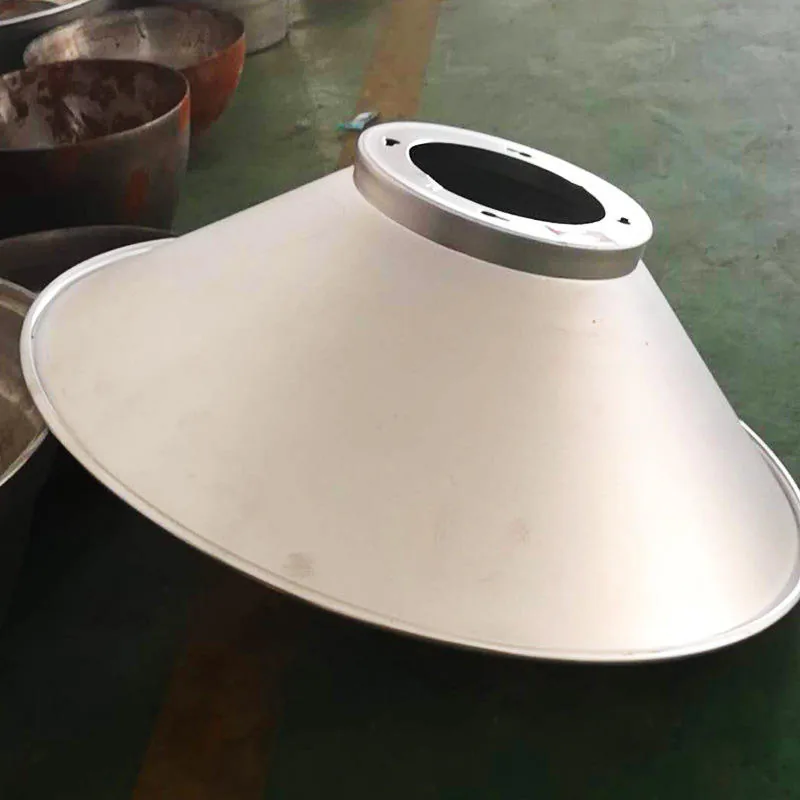

- Светоотражатели
- Компоненты вентиляции
- Посуда и изделия для общепита
- Промышленные оболочки и кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-550 Simple |
| Макс. диаметр заготовки | 600 mm |
| Высота центра шпинделя | 275 ± 5 mm |
| Частота вращения шпинделя | 50-2500 об/мин |
| Ход по оси X | 300 mm |
| Ход по оси Y | 380 mm |
| Расстояние от шпинделя до задней бабки | 520 mm |
| Ход задней бабки | 300 mm |
| Толщина железа / меди | 0.5-1.5 mm |
| Толщина алюминия | 0.4-3.0 mm |
| Толщина нержавеющей стали | 0.5-1.0 mm |
| Позиции инструмента | 3 сзади |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
