X-1300 / Тяжёлый двухроликовый станок ЧПУ для ротационной вытяжки
Станок ЧПУ для ротационной вытяжки X-1300 Double
X-1300 Double балансирует два формовочных ролика для стабильного производства крупных и толстых металлических деталей. Ёмкость обработки 1300 мм и многоинструментальная компоновка ориентированы на заводы, выпускающие требовательные промышленные компоненты в больших объёмах.
- Макс. диаметр заготовки
- 1300 mm
- Высота центра шпинделя
- 673 ± 5 mm
- Частота вращения шпинделя
- 50-1700 об/мин
- Ход по оси X
- 695 + 695 mm
Галерея станка

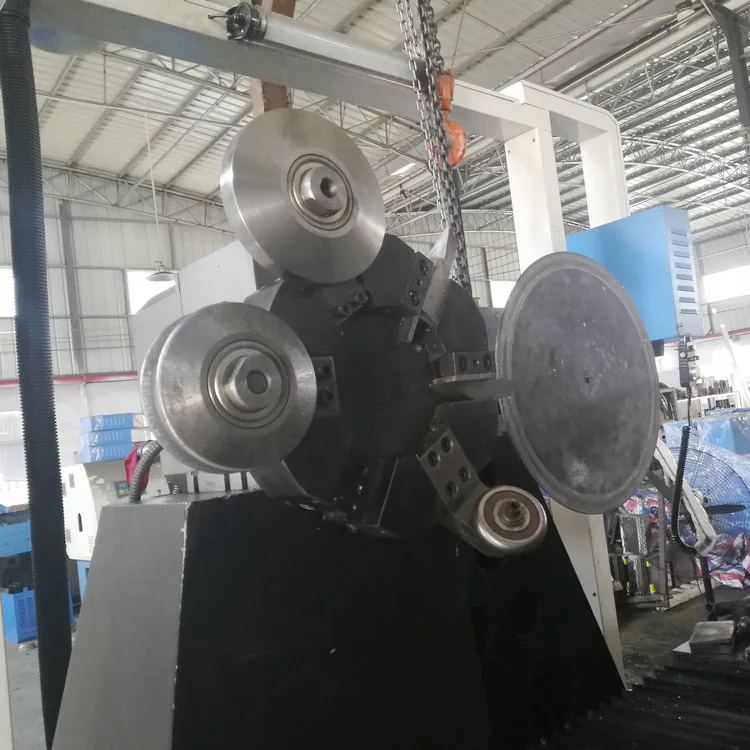

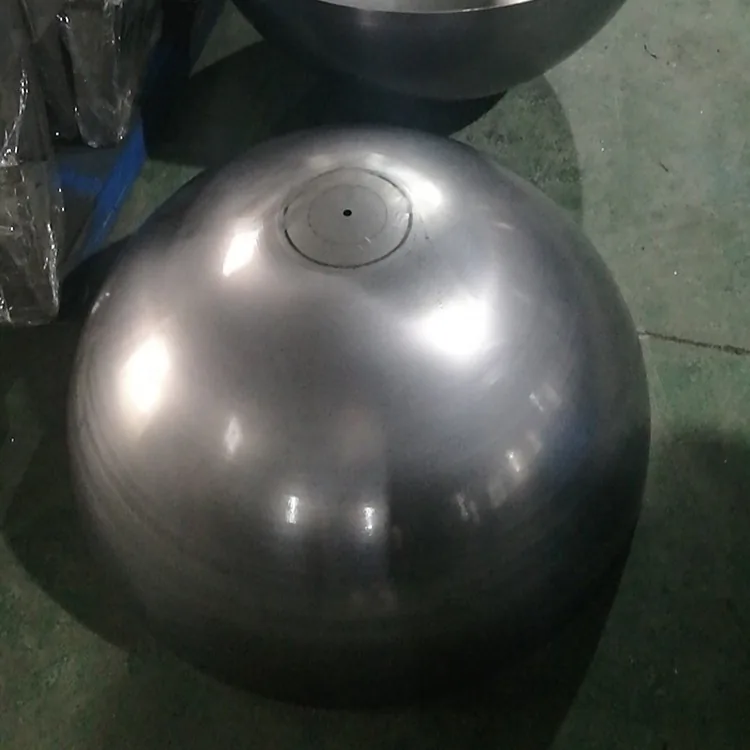

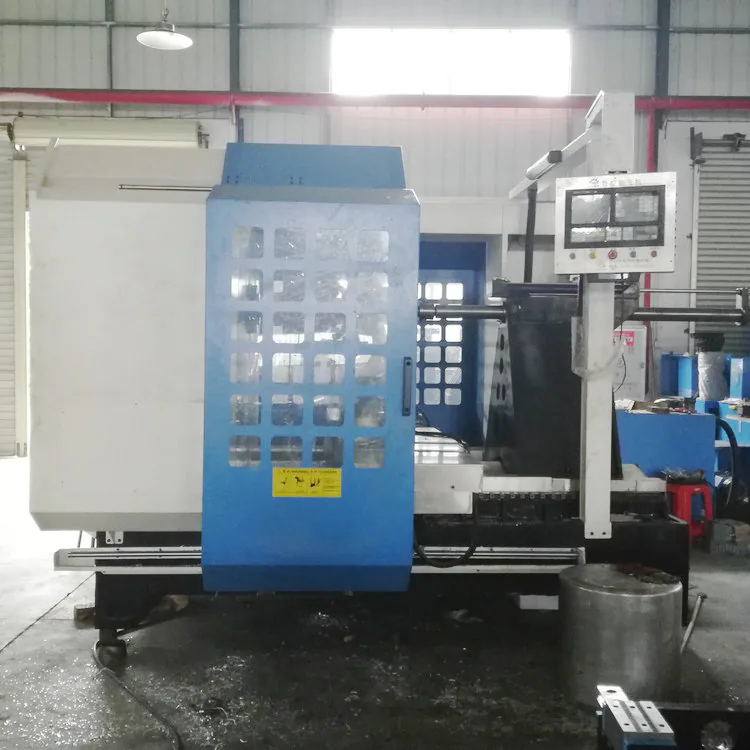

Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 1300 mm
- Частота вращения шпинделя
- 50-1700 об/мин
- Толщина алюминия
- 0.8-8.0 mm
- Толщина нержавеющей стали
- 0.5-3.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-1300
- 01 Максимальный диаметр заготовки 1300 мм
- 02 Два синхронизированных формовочных ролика
- 03 Диапазон частоты вращения шпинделя 50–1700 об/мин
- 04 Ход задней бабки 700 мм
- 05 Многоинструментальная компоновка спереди и сзади
- 06 Рассчитан на крупные промышленные компоненты

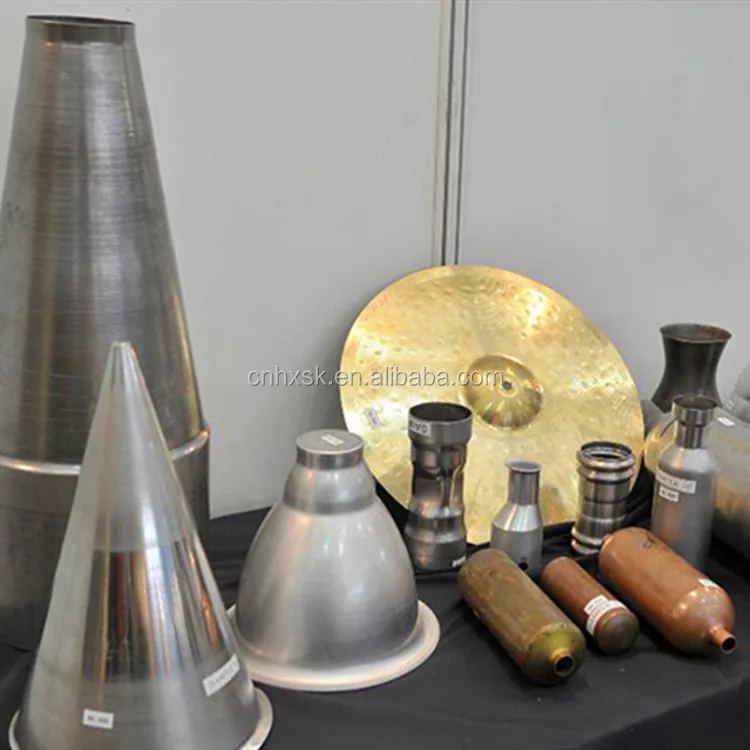

Типовое применение
- Крупные промышленные оболочки
- Детали вентиляции и воздухопроводов
- Тяжёлая посуда
- Крупные отражатели и формованные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-1300 Double |
| Макс. диаметр заготовки | 1300 mm |
| Высота центра шпинделя | 673 ± 5 mm |
| Частота вращения шпинделя | 50-1700 об/мин |
| Ход по оси X | 695 + 695 mm |
| Ход по оси Y | 850 mm |
| Расстояние от шпинделя до задней бабки | 1250 mm |
| Ход задней бабки | 700 mm |
| Толщина железа / меди | 0.5-4.0 mm |
| Толщина алюминия | 0.8-8.0 mm |
| Толщина нержавеющей стали | 0.5-3.0 mm |
| Позиции инструмента | 6 сзади + 3 спереди |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
