X-1200 / Тяжёлый однороликовый станок ЧПУ для ротационной вытяжки
Станок ЧПУ для ротационной вытяжки X-1200 Single
X-1200 Single рассчитан на крупные и толстые заготовки: диаметр 1240 мм, мощность шпинделя 22 кВт и усилие задней бабки 20 кН. Подходит промышленным покупателям, чьи детали превышают возможности моделей серии X среднего класса.
- Макс. диаметр заготовки
- 1240 mm
- Высота центра шпинделя
- 600 ± 5 mm
- Частота вращения шпинделя
- 100-1500 об/мин
- Ход по оси X
- 910 mm

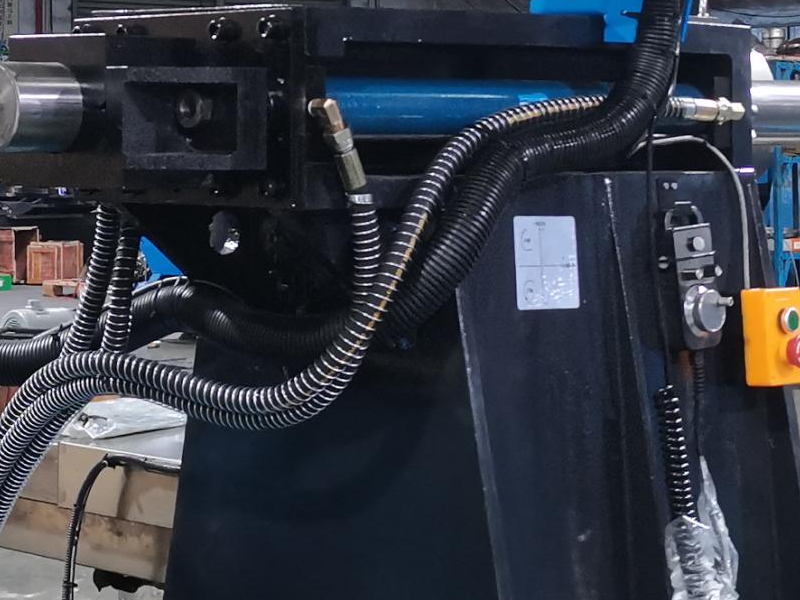

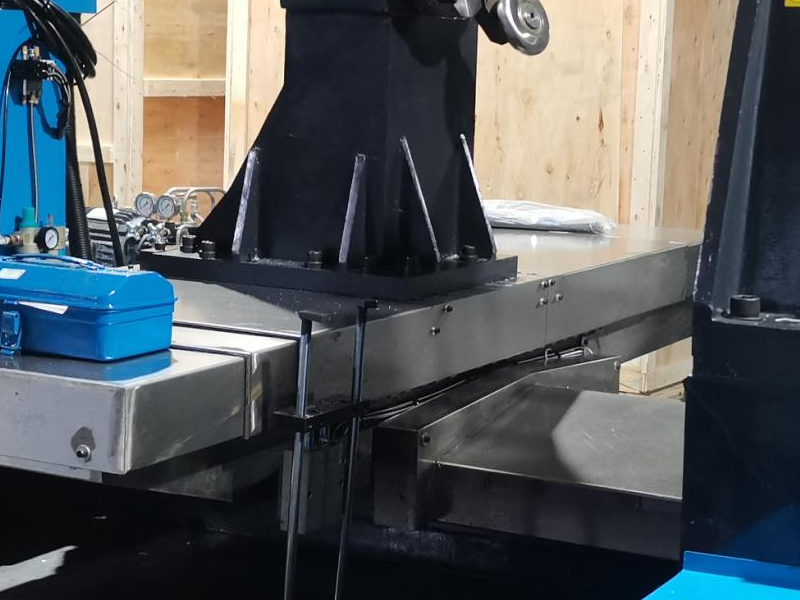

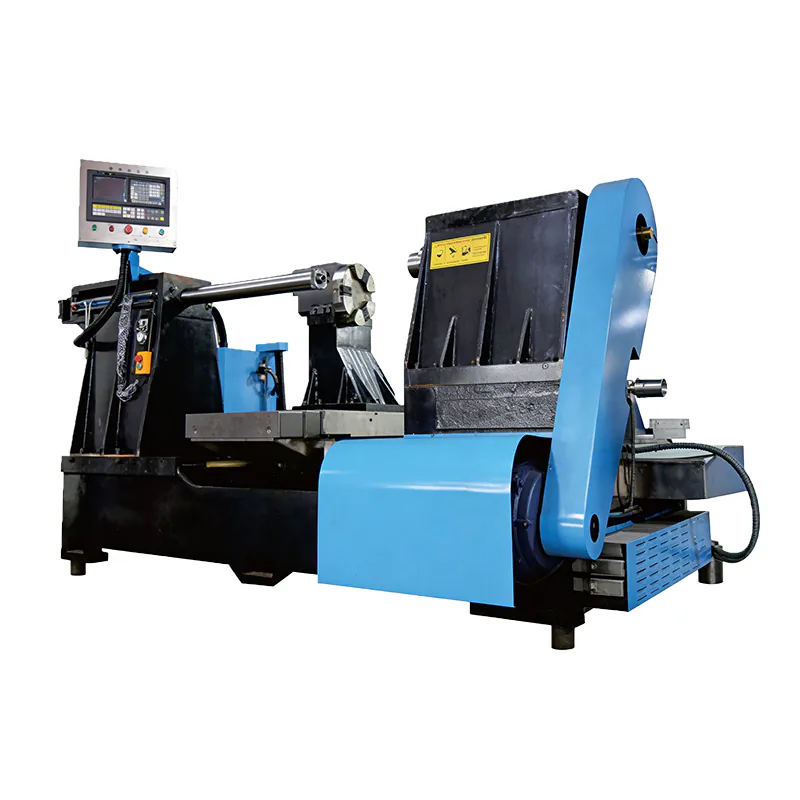

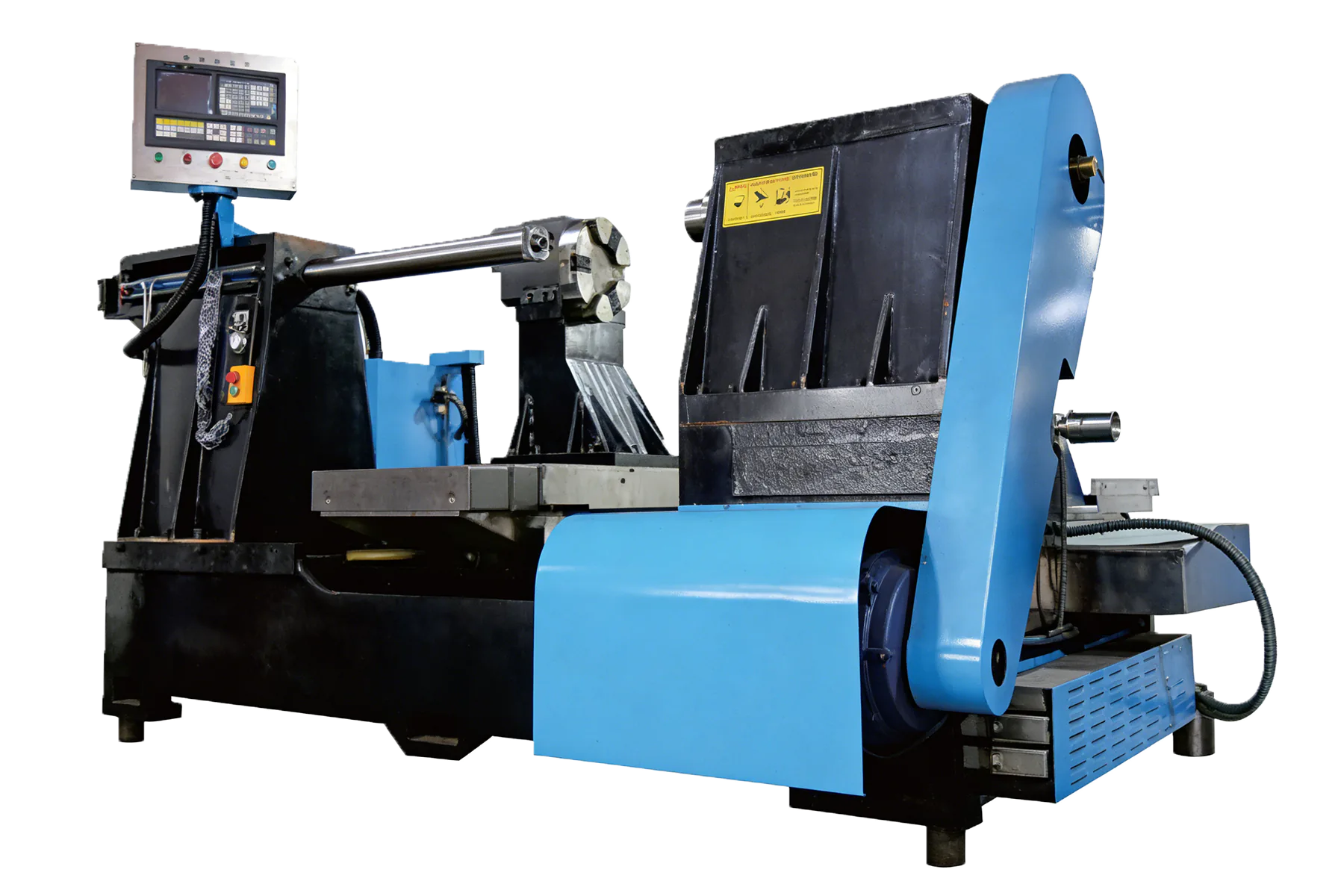

Галерея станка
Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 1240 mm
- Частота вращения шпинделя
- 100-1500 об/мин
- Толщина алюминия
- 1.0-6.0 mm
- Толщина нержавеющей стали
- 0.5-3.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-1200
- 01 Максимальный диаметр заготовки 1240 мм
- 02 Ход по оси X 910 мм
- 03 Главный двигатель 22 кВт
- 04 Обработка алюминия толщиной до 6,0 мм
- 05 Гидравлическое усилие задней бабки 20 кН
- 06 6-позиционная задняя револьверная головка
Типовое применение
- Крупные промышленные оболочки
- Детали вентиляции и воздухопроводов
- Тяжёлая посуда
- Крупные отражатели и формованные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-1200 Single |
| Макс. диаметр заготовки | 1240 mm |
| Высота центра шпинделя | 600 ± 5 mm |
| Частота вращения шпинделя | 100-1500 об/мин |
| Ход по оси X | 910 mm |
| Ход по оси Y | 620 mm |
| Расстояние от шпинделя до задней бабки | 1250 mm |
| Макс. усилие задней бабки | 20 kN |
| Толщина железа / меди | 0.5-4.5 mm |
| Толщина алюминия | 1.0-6.0 mm |
| Толщина нержавеющей стали | 0.5-3.0 mm |
| Главный двигатель шпинделя | 22 kW |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
