X-800 / Однороликовый станок ЧПУ для ротационной вытяжки

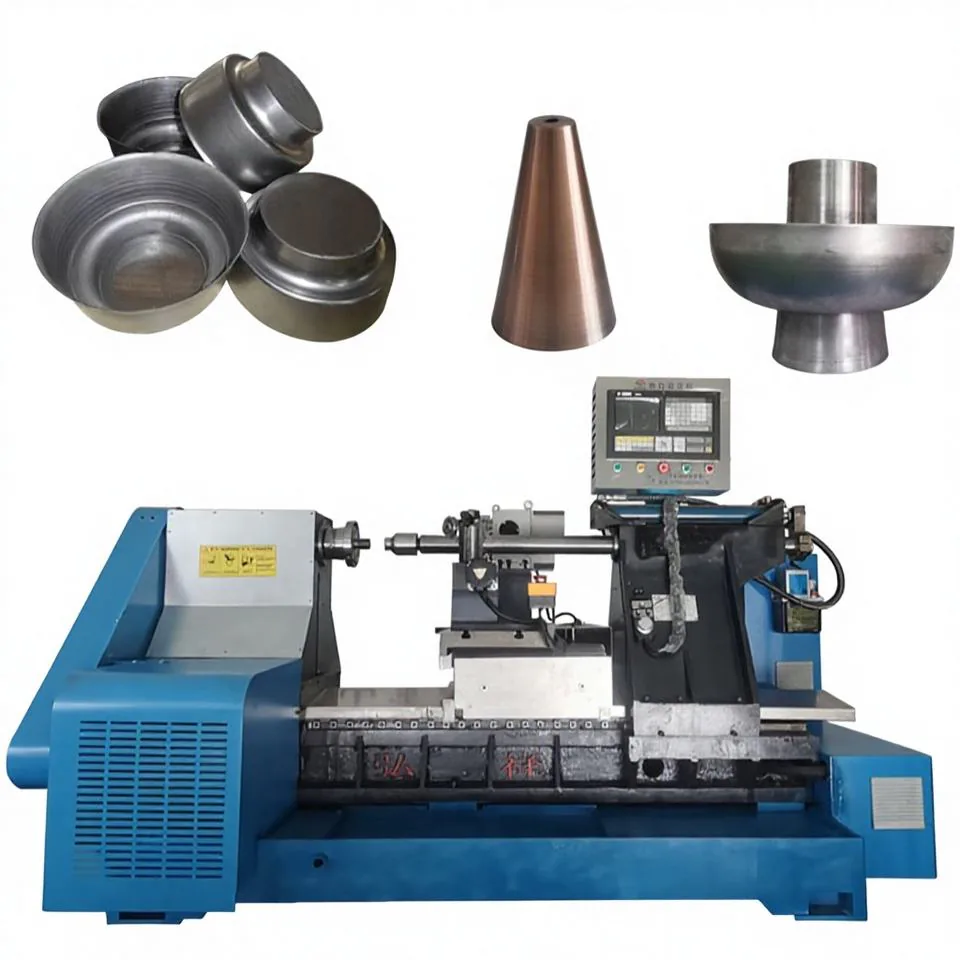

Станок ЧПУ для ротационной вытяжки X-800 Single
X-800 Single — однороликовый станок ЧПУ для ротационной вытяжки, предназначенный для круглых и конических деталей из алюминия, нержавеющей стали, меди и железа. Многоинструментальная компоновка поддерживает программируемые операции вытяжки, обрезки и формовки для экспортного производства.
- Макс. диаметр заготовки
- 830 mm
- Высота центра шпинделя
- 420 ± 5 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Ход по оси X
- 805 mm

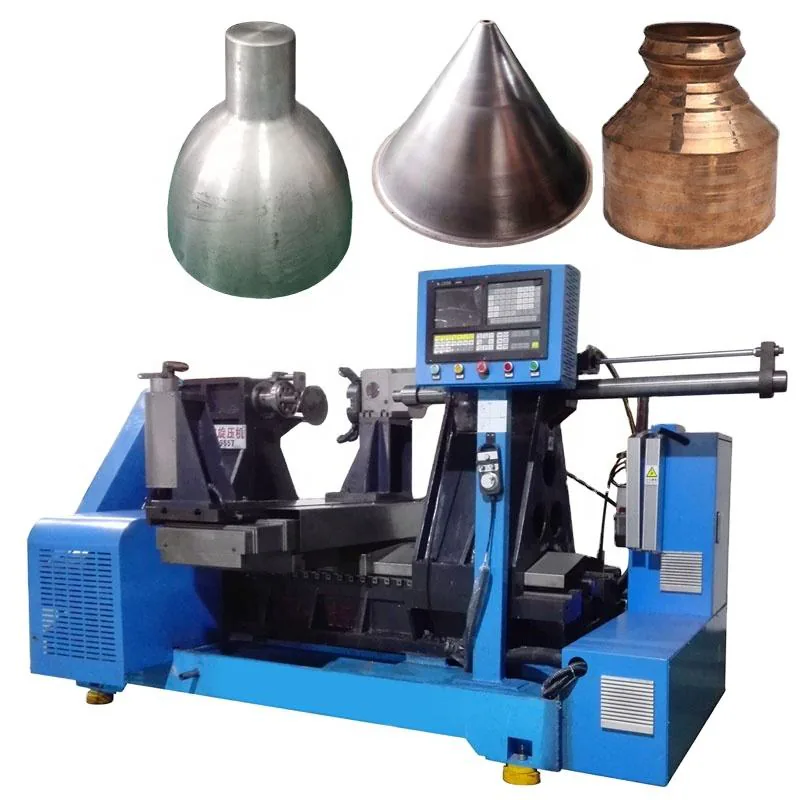

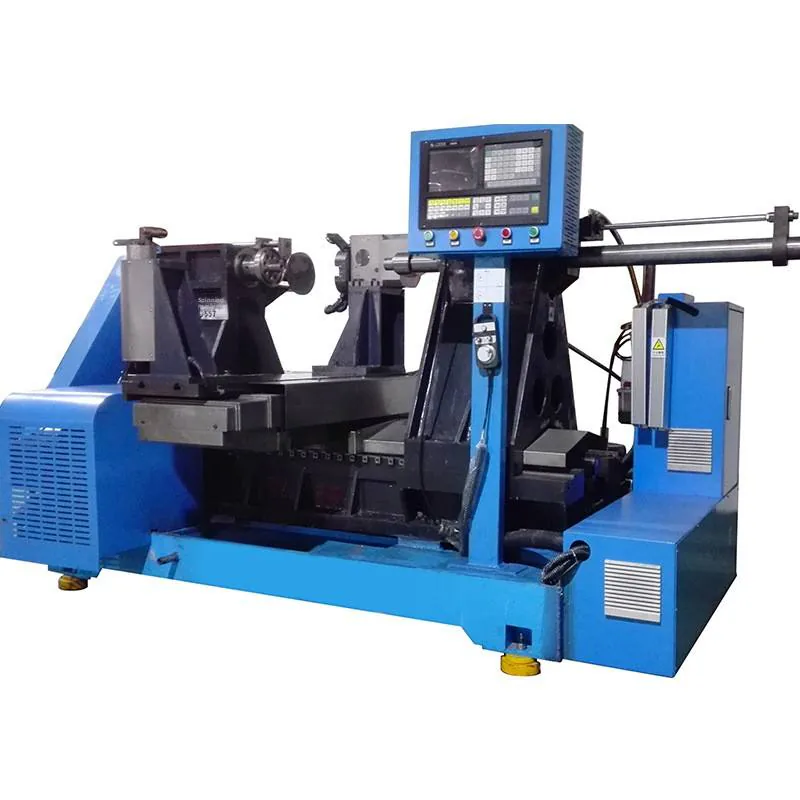

Галерея станка

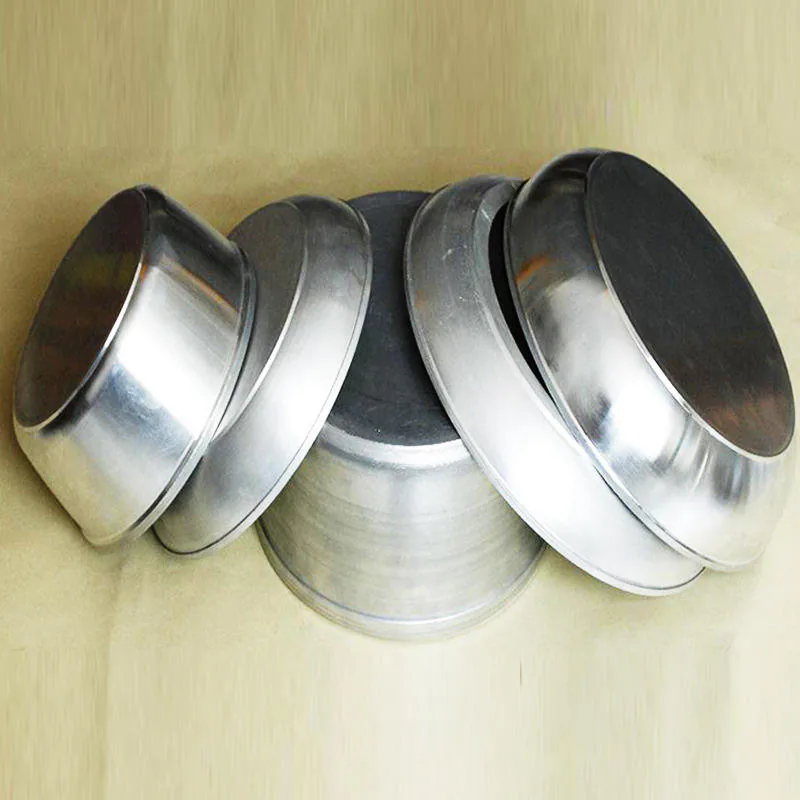

Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 830 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Толщина алюминия
- 0.4-4.0 mm
- Толщина нержавеющей стали
- 0.5-1.5 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-800
- 01 Максимальный диаметр заготовки 830 мм
- 02 Частота вращения шпинделя 50–2100 об/мин
- 03 6 позиций сзади и 3 инструмента спереди
- 04 Ход задней бабки 500 мм
- 05 Точность позиционирования 0,02 мм
- 06 Программируемые траектории вытяжки с ЧПУ
Типовое применение
- Светоотражатели
- Компоненты вентиляции
- Посуда и изделия для общепита
- Промышленные оболочки и кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-800 Single |
| Макс. диаметр заготовки | 830 mm |
| Высота центра шпинделя | 420 ± 5 mm |
| Частота вращения шпинделя | 50-2100 об/мин |
| Ход по оси X | 805 mm |
| Ход по оси Y | 670 mm |
| Расстояние от шпинделя до задней бабки | 950 mm |
| Ход задней бабки | 500 mm |
| Толщина железа / меди | 0.5-2.0 mm |
| Толщина алюминия | 0.4-4.0 mm |
| Толщина нержавеющей стали | 0.5-1.5 mm |
| Позиции инструмента | 6 сзади + 3 спереди |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
