X-300 / Компактный давильный станок серии Simple с ЧПУ

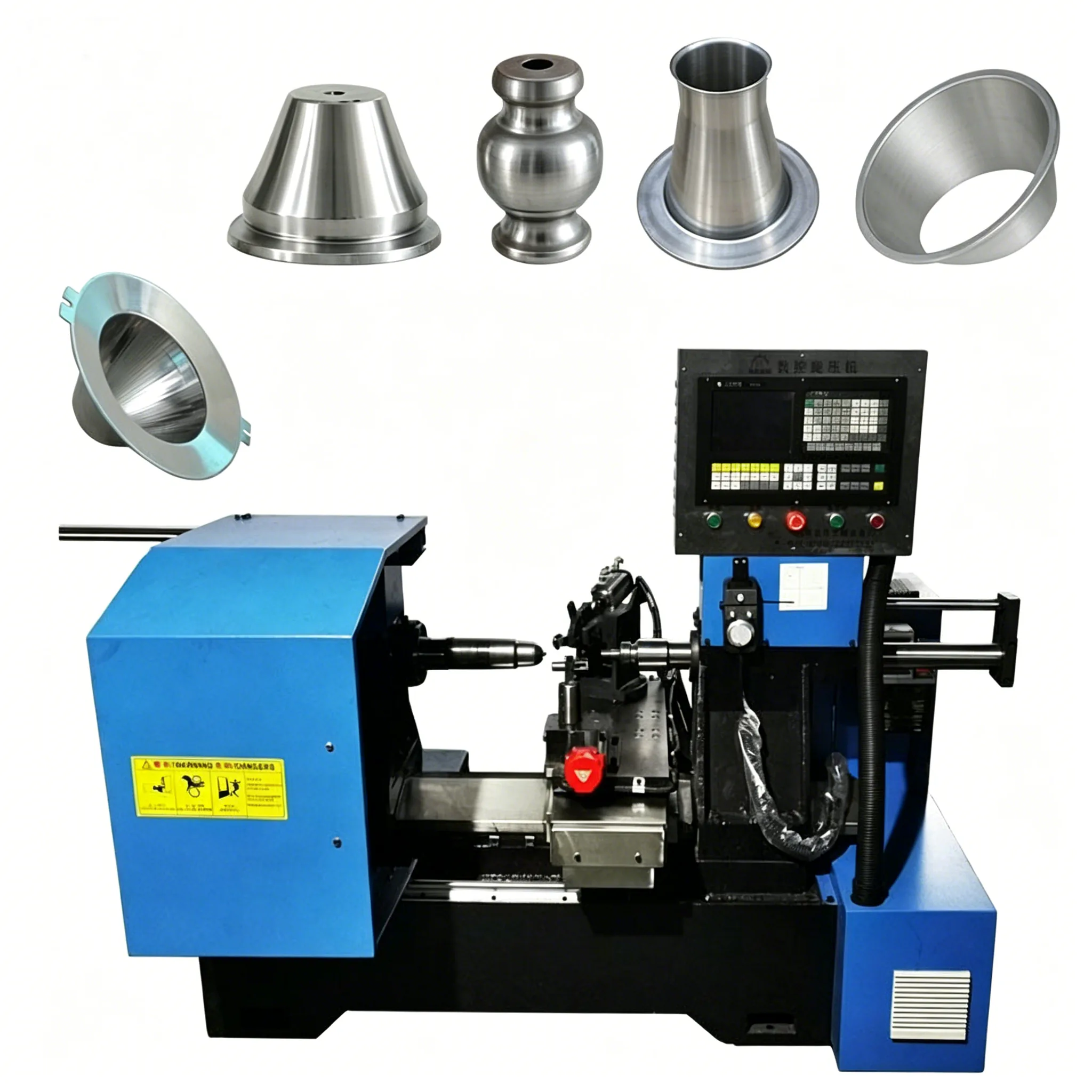

Станок ЧПУ для ротационной вытяжки X-300 Simple
X-300 Simple — начальный по габаритам токарный станок ЧПУ для ротационной вытяжки, предназначенный для серийного изготовления малых круглых деталей. Компактные размеры, программируемая траектория формовки и обработка алюминия, меди и конструкционной стали делают его подходящим для мастерских, переходящих от ручной вытяжки к производству с ЧПУ.
- Макс. диаметр заготовки
- 320 mm
- Высота центра шпинделя
- 150 ± 5 mm
- Частота вращения шпинделя
- 30-2700 об/мин
- Ход по оси X
- 300 mm

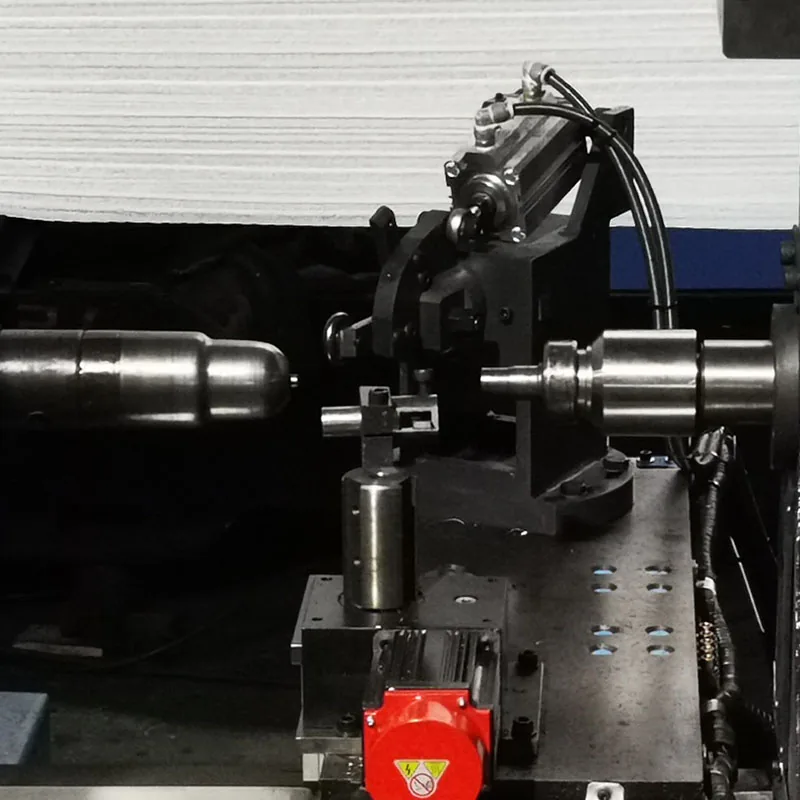

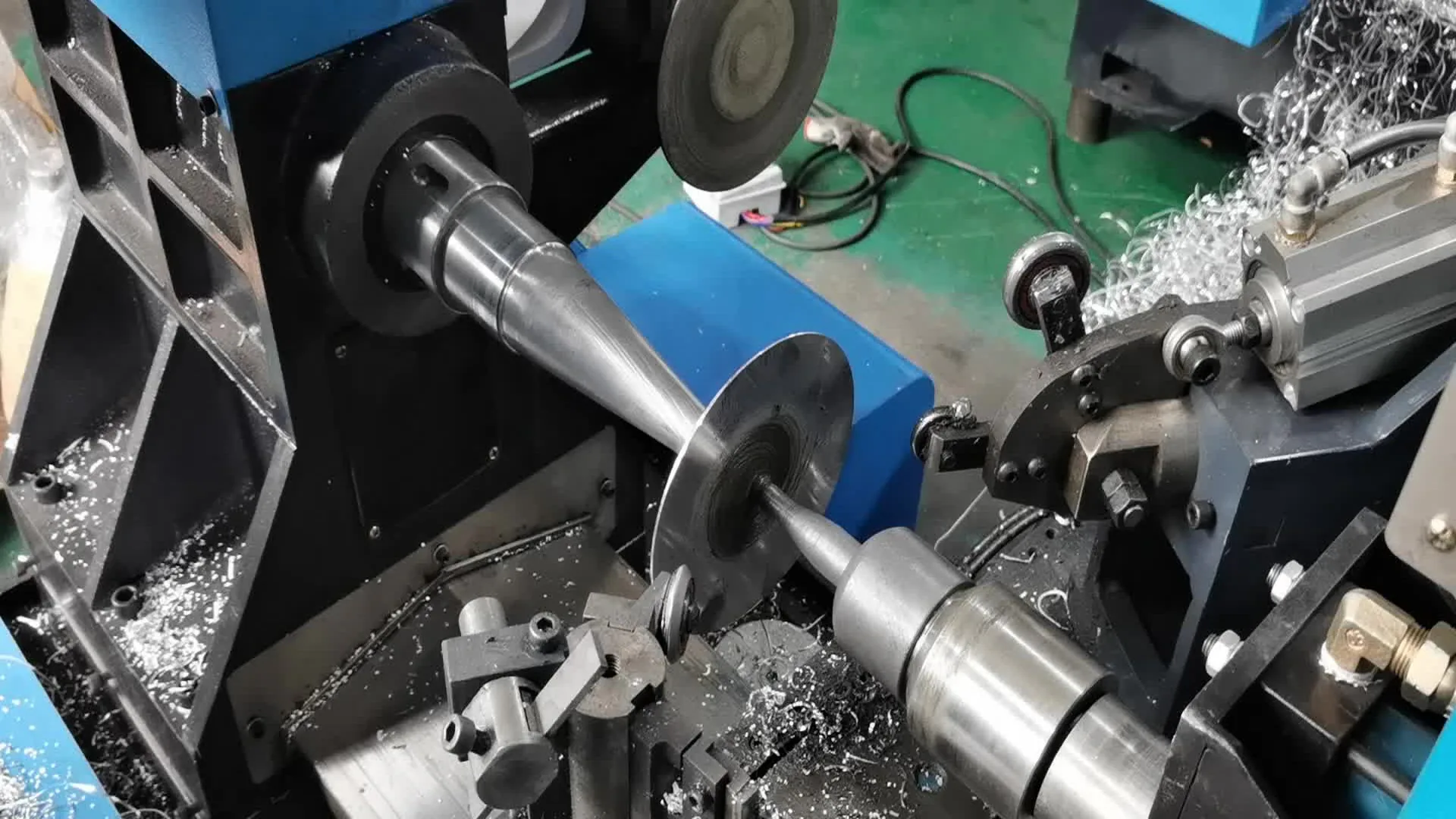

Галерея станка
Виды станка и рабочие детали
Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 320 mm
- Частота вращения шпинделя
- 30-2700 об/мин
- Толщина алюминия
- 0.4-3.0 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-300
- 01 Максимальный диаметр заготовки 320 мм
- 02 Компактная компоновка для мелкосерийного и повторного производства
- 03 Частота вращения шпинделя 30–2700 об/мин
- 04 Пневматическая или гидравлическая задняя бабка
- 05 Программируемая траектория вытяжки с ЧПУ
- 06 Варианты оснастки для трёх- и четырёхосевой конфигурации
Типовое применение
- Абажуры и отражатели
- Посуда и кухонные изделия
- Декоративные металлические детали
- Малые промышленные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-300 Simple |
| Макс. диаметр заготовки | 320 mm |
| Высота центра шпинделя | 150 ± 5 mm |
| Частота вращения шпинделя | 30-2700 об/мин |
| Ход по оси X | 300 mm |
| Ход по оси Y | 300 mm |
| Расстояние от шпинделя до задней бабки | 510 mm |
| Ход задней бабки | 300 mm |
| Толщина железа / меди | 0.4-1.2 mm |
| Толщина алюминия | 0.4-3.0 mm |
| Позиции инструмента | 5 инструментов (3 оси) / 6 инструментов (4 оси) |
| Точность позиционирования | 0.02 mm |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
