X-1000 / Давильный станок серии Simple большого формата с ЧПУ
Станок ЧПУ для ротационной вытяжки X-1000 Simple
X-1000 Simple предлагает ёмкость по диаметру заготовки 1030 мм в упрощённой однороликовой компоновке. Подходит покупателям, которым нужно производство крупного диаметра с эффективной оснасткой и меньшей сложностью конфигурации.
- Макс. диаметр заготовки
- 1030 mm
- Высота центра шпинделя
- 405 ± 5 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Ход по оси X
- 1005 mm
Галерея станка

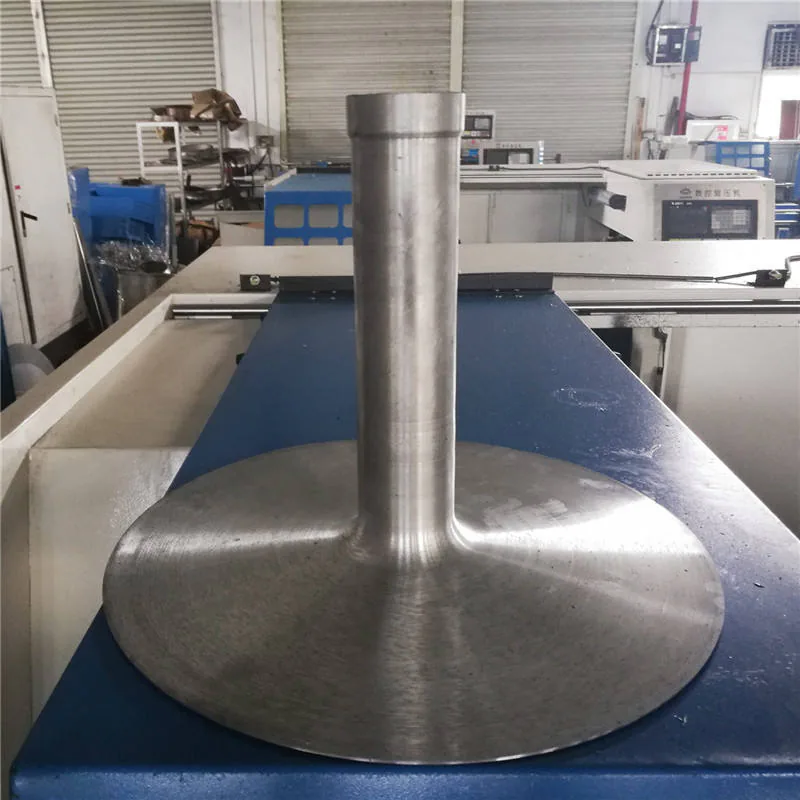

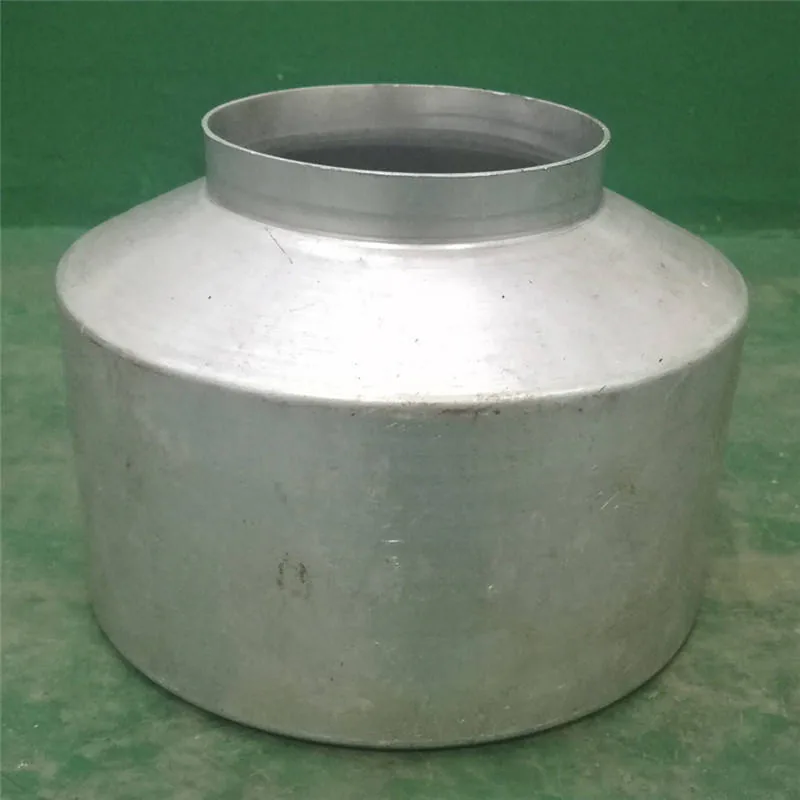

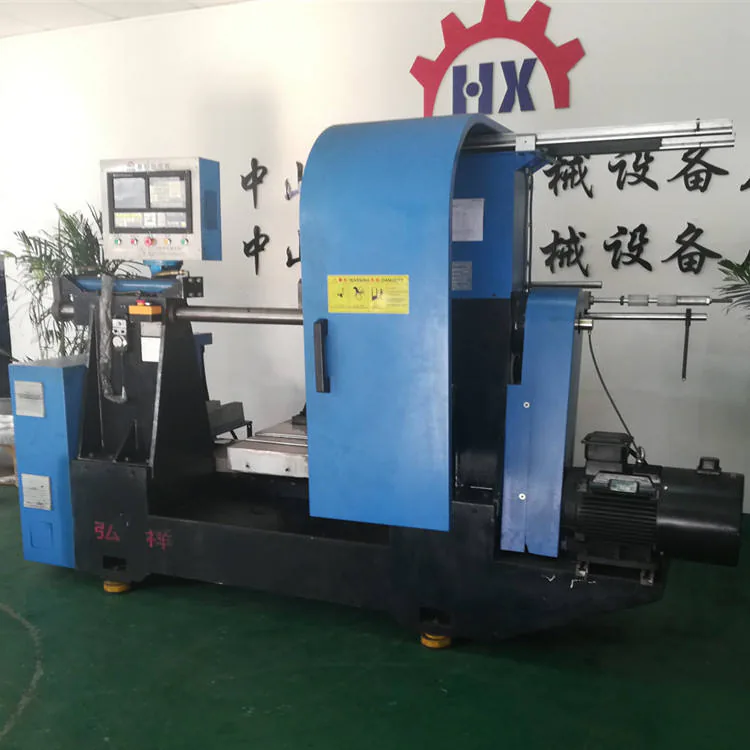

Виды станка и рабочие детали

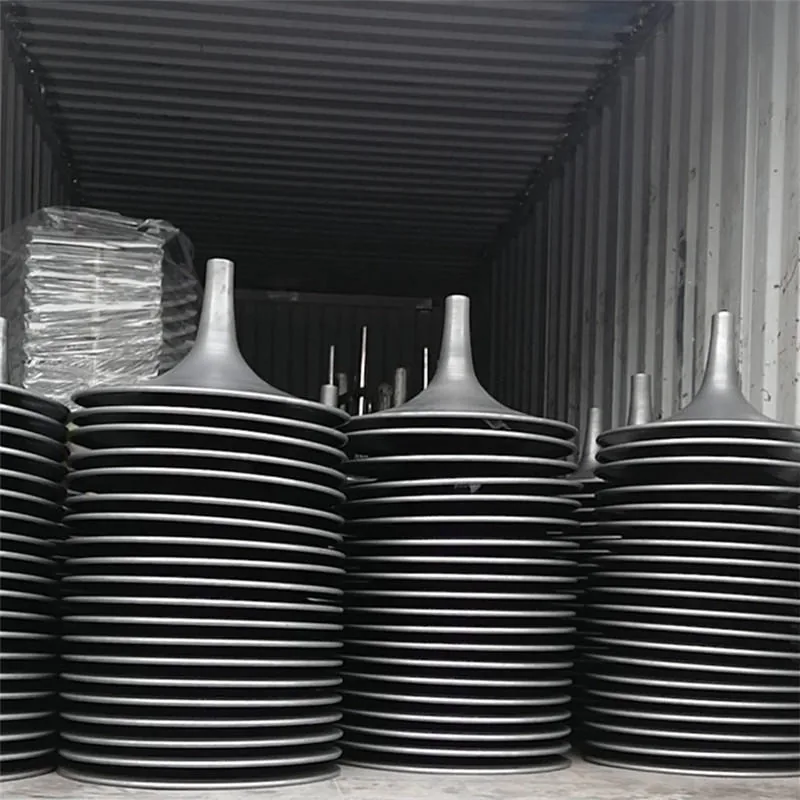

Реальные фото завода и оборудования
Инженерный паспорт
Обзор ёмкости
Основная информация о продукте для подбора станка. Окончательная оснастка, варианты управления и конфигурация отгрузки подтверждаются по чертежу или образцу детали заказчика.
- Макс. диаметр заготовки
- 1030 mm
- Частота вращения шпинделя
- 50-2100 об/мин
- Толщина алюминия
- 0.4-4.0 mm
- Толщина нержавеющей стали
- 0.5-1.5 mm
Преимущества продукта
Ключевые особенности
Производственные особенности для подбора модели и проверки расчёта.
Модель станка
X-1000
- 01 Максимальный диаметр заготовки 1030 мм
- 02 Частота вращения шпинделя 50–2100 об/мин
- 03 Станина серии Simple большого формата
- 04 6-позиционная задняя оснастка
- 05 Ход задней бабки 400 мм
- 06 Обработка алюминия толщиной до 4,0 мм
Типовое применение
- Крупные промышленные оболочки
- Детали вентиляции и воздухопроводов
- Тяжёлая посуда
- Крупные отражатели и формованные кожухи
Табличка станка
Технические характеристики
Данные из каталога продукции Hongxiang Machinery. Дополнительные конфигурации доступны по запросу.
| Параметр | Значение |
|---|---|
| Модель станка | X-1000 Simple |
| Макс. диаметр заготовки | 1030 mm |
| Высота центра шпинделя | 405 ± 5 mm |
| Частота вращения шпинделя | 50-2100 об/мин |
| Ход по оси X | 1005 mm |
| Ход по оси Y | 600 mm |
| Расстояние от шпинделя до задней бабки | 660 mm |
| Ход задней бабки | 400 mm |
| Толщина железа / меди | 0.5-2.0 mm |
| Толщина алюминия | 0.4-4.0 mm |
| Толщина нержавеющей стали | 0.5-1.5 mm |
| Позиции инструмента | 6 сзади |
Ссылки по применению
Подобрать станок под тип детали
Ссылки на спецификации
Серия и полные данные по ёмкости
Поддержка при подборе станка
Отправить запрос
Укажите размер заготовки, материал, толщину и объём производства. Мы ответим в течение 24 часов.
Данные для расчёта
- Чертёж, фото или размеры образца
- Материал, толщина стенки и диаметр заготовки
- Целевая производительность, сменность и страна назначения
