Руководство по толщине материала при ротационной вытяжке алюминия и нержавеющей стали

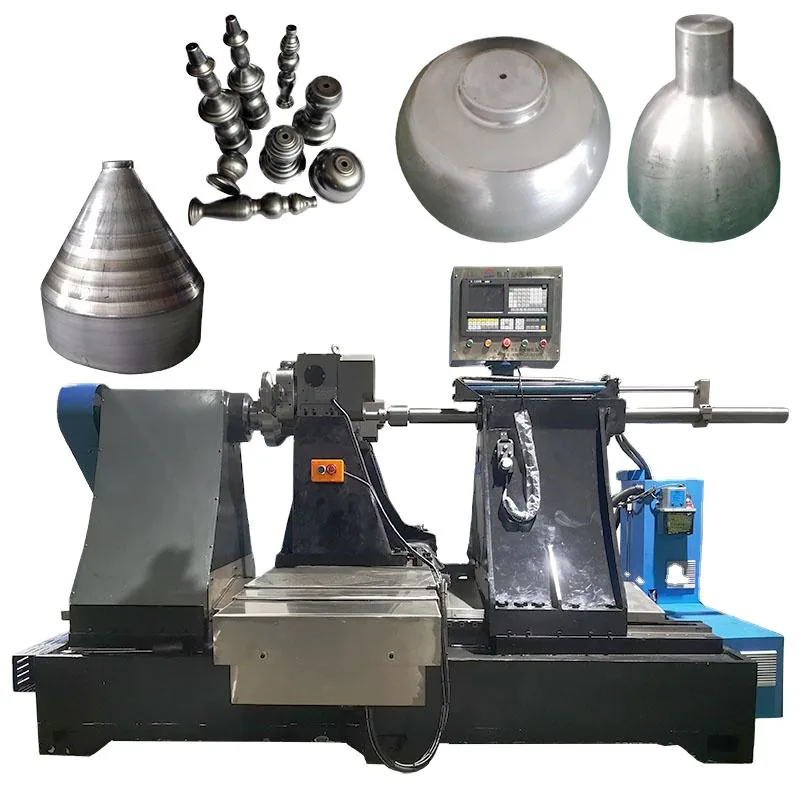

Станок для ротационной вытяжки с ЧПУ не имеет одного фиксированного предела толщины для всех деталей. Мелкая алюминиевая крышка и глубокая оболочка из нержавеющей стали могут требовать совершенно разного усилия формовки, даже если номинальная толщина выглядит схожей.

Марка материала, твёрдость, состояние отжига, смазка, радиус оправки и расписание проходов — всё это влияет на успешность формовки детали.

Алюминий в целом проще вытягивать и широко используют для отражателей, посуды, крышек и вентиляционных деталей. Нержавеющая сталь прочнее и может требовать большего усилия формовки, лучшей оснастки и тщательного контроля процесса.

Если покупателю нужна нержавеющая сталь, в запросе следует указать марку, толщину, диаметр и чертёж. Это поможет поставщику проверить, подходят ли станок и процесс.

Самый надёжный метод — проанализировать чертёж и провести пробу на сопоставимом материале. Поставщик затем может проверить траекторию формовки, качество поверхности, состояние стенки и конечные размеры.

Для экспортных покупателей такое подтверждение следует проводить до отгрузки, когда деталь крупная, толстая, глубокая или изготовлена из сложного материала.

В каталоге могут быть указаны диапазоны толщин для алюминия, железа, меди и нержавеющей стали, но эти значения — ориентиры. Реальная формовочная производительность зависит от диаметра заготовки, глубины детали, твёрдости материала, траектории ролика, радиуса оправки, смазки и числа проходов. Станок, который формует одну деталь из алюминия 3 мм, не обязательно справится с любой формой той же толщины.

Ключевой вопрос — как материал течёт при вытяжке. При мелкой открытой форме материал движется легче. При глубокой, ступенчатой или закрытой форме с узким горлом материал сильнее ограничен и может потребовать более мощного станка или более плавного процесса.

Алюминиевые сплавы различаются по формуемости. Мягкий или отожжённый алюминий вытягивается легче, чем более твёрдые марки. Нержавеющая сталь тоже различается по марке и состоянию и обычно даёт более высокое формовочное сопротивление, чем алюминий. Медь и латунь хорошо формуются, но могут требовать внимания к следам на поверхности и наклёпу.

Покупателям не следует описывать материал только как «алюминий» или «нержавеющая сталь». Полезнее указать марку, толщину, закал или твёрдость (если известны) и есть ли покрытие или требования к поверхности. Эти данные помогают поставщику оценить риск и рекомендовать правильную конструкцию станка.

С ростом толщины станку нужны большая жёсткость, более мощный привод, стабильная опора задней бабки и подходящая оснастка. Траектория формовки может потребовать большего числа проходов, чтобы избежать трещин или чрезмерного истончения. Если деталь также большого диаметра, формовочная нагрузка может быстро вырасти, даже когда форма выглядит простой.

Для нержавеющей стали и тяжёлых промышленных деталей покупателям следует осторожно относиться к выбору наименьшей возможной модели. Станок, работающий на пределе, может пройти короткое испытание, но испытывать трудности в серийном производстве. Запас по производительности улучшает стабильность и снижает износ инструмента.

Наиболее надёжный способ подтвердить толщинную производительность — анализ чертежа с последующей пробной формовкой, если деталь сложная. Поставщик может использовать сопоставимый материал и проверить, соответствуют ли поверхность, кромка, состояние стенки и размеры ожиданиям покупателя.

Если пробная формовка до заказа невозможна, в КП следует чётко указать допущения по марке материала, толщине и форме детали. Это помогает обеим сторонам понять, что уже подтверждено и что ещё нужно проверить при пусконаладке.

Толщинную производительность следует оценивать вместе с радиусом и конструкцией кромки. Больший радиус обычно обеспечивает более плавный поток материала, тогда как резкий переход концентрирует деформацию и повышает риск трещин или истончения. Один и тот же лист может вести себя по-разному, когда профиль меняется от мелкого купола к глубокой ступенчатой оболочке.

Контроль кромки — ещё один практический фактор. При вытяжке наружная кромка может волноваться, растягиваться или требовать обрезки. Если готовой детали нужна точная кромка, поставщик может рекомендовать дополнительную обрезку или формовочные операции. Покупателям следует указывать допуск кромки на чертеже, а не фокусироваться только на толщине стенки.
